Jak schemat hamulca hydraulicznego pomaga wyjaśnić prawo Pascala na lekcji fizyki

Dlaczego prosty schemat układu hamulcowego hydraulicznego jest lepszy do wytłumaczenia zasad hydrauliki niż sam opis słowny? Ponieważ rysunek pozwala uczniom szkoły podstawowej śledzić drogę nacisku od pedału hamulca aż do kół. Ułatwia to zrozumienie prawa Pascala. Schemat wizualizuje zamknięty obieg cieczy i pokazuje, jak ciśnienie rozchodzi się w nim równomiernie.

Kluczowe elementy schematu do narysowania na lekcji

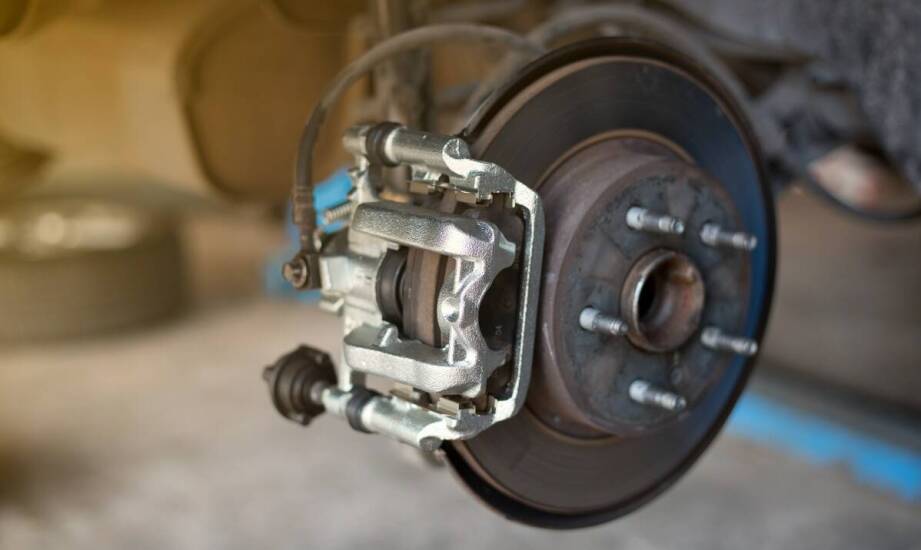

Na schemacie układu hamulcowego warto zaznaczyć pedał hamulca połączony z pompą hamulcową o małym tłoku, zbiornik z płynem hamulcowym, przewody hamulcowe oraz cylindry kołowe z dużymi tłokami przy kołach. Naciśnięcie pedału wywiera siłę na małym tłoku pompy, co zwiększa ciśnienie w całej objętości cieczy. To ciśnienie dociera przewodami do cylindrów kołowych, gdzie duże powierzchnie tłoków generują zwielokrotnioną siłę dociskającą klocki hamulcowe do tarcz. Różnica powierzchni tłoków wyjaśnia wzmocnienie: siła działająca na mały tłok (np. o powierzchni 2 cm²) wytwarza w układzie ciśnienie, które na dużych tłokach (np. 20 cm²) generuje znacznie większą siłę hamującą.

Zamknięty obieg nieściśliwej cieczy jest tu kluczowy. Zapewnia on, że ciśnienie, a nie sama siła, jest przenoszone równomiernie we wszystkich kierunkach, zgodnie z prawem Pascala. Kierowca może naciskać na pedał z siłą 200 N, ale dzięki wzmocnieniu wynikającemu z układu dźwigni i hydrauliki, siła działająca na kołach osiąga wartość tysięcy niutonów.

Rozwiązywanie nieporozumień i wykorzystanie na tablicy

Uczniowie często mylą ciśnienie z siłą. Mogą myśleć, że mały tłok „pcha” dużą siłę mechanicznie przez rurkę, zamiast rozumieć, że w cieczy rozchodzi się ciśnienie. Schemat pomaga to rozdzielić. Strzałki obrazujące siły działające prostopadle do ścianek przewodów i cylindrów pokazują, że ciśnienie działa wszędzie, a nie jest siłą pchaną w jednym kierunku. Inne błędy to ignorowanie nieściśliwości cieczy lub mylenie układu hydraulicznego z prostą pompą mechaniczną.

Takie wyjaśnienie warto oprzeć na planszy edukacyjnej lub tablicy magnetycznej, odsłaniając kolejne elementy układu. Najpierw można pokazać pedał i pompę, potem wzrost ciśnienia w przewodach, a na końcu działanie siły na kołach. To angażuje uczniów, łącząc rysunek z dyskusją. Pomoce dydaktyczne do fizyki, takie jak tablice magnetyczne i plansze, można znaleźć w ofercie firmy Szkoła Marzeń, która od 2005 roku wspiera nauczycieli w wizualizacji zjawisk.

Dla szkoły podstawowej wystarczy prosty układ hamulcowy schemat, który skupia się na mechanizmie bez detali takich jak ABS. W klasie siódmej można wprowadzić obraz prasy hydraulicznej jako wstęp, a hamulec jako jej praktyczne zastosowanie w samochodzie. W starszych klasach można dodać obliczenia wartości ciśnienia i sił.

Schemat hamulca hydraulicznego jest najcenniejszy, gdy łączy obraz z pojęciami ciśnienia, siły i przekazu ruchu przez ciecz. Dzięki temu abstrakcyjne prawo Pascala staje się konkretnym i łatwiejszym do zapamiętania zjawiskiem.
